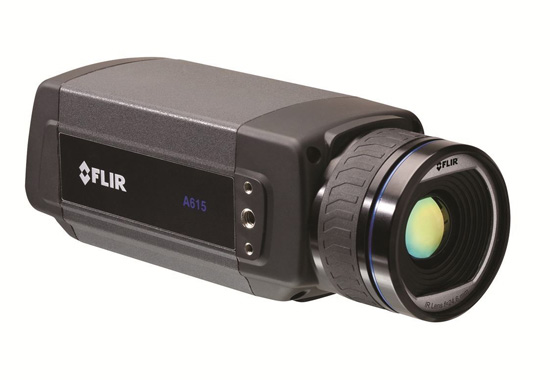

FLIR A615高像素紅外成像儀
A615固定式熱像儀
FLIR A615系列高像素紅外成像儀
固定安裝式紅外熱像儀（如FLIR A615/A315）幾乎可安裝在任意位置，通過檢測并測量溫差的方式為您監控生產過程，呈現熱圖像。 FLIR A315 / A615是一系列結構緊湊、經濟實惠的紅外熱像儀，由PC控制。 FLIR A315 / A615符合標準要求，能夠與第三方機器視覺軟件（例如 National instruments、Cognex、Matrox、Mvtec和Stemmer Imaging）實現即插即用。
符合GigE Vision？標準
行業首例。 GigE Vision是一個新的攝像機接口標準，采用了千兆位以太網通信協議。 GigE Vision是個即使在遠距離的情況下也能夠利用低成本標準線實現快速圖像傳輸的標準。 借助GigE Vision，來自不同供應商的硬件和軟件可無縫結合到GigE接口中。
支持GenICam? 協議
行業首例。 GenICam旨在為各種攝像機提供通用編程接口。 無論采用的是哪種接口技術（GigE Vision、Camera Link、1394 DCAM等）或功能，應用編程接口(API)始終相同。 GenICam協議還可讓第三方軟件與攝像機結合在一起使用。
640x480像素
FLIR A615配備有一個分辨率像素為640x480像素的探測器，更為清晰地探測到更遠的距離。
高速窗口（FLIR A615）
FLIR A615選配有高速窗口。
圖像流控制
讓外部信號控制圖像流。
熱靈敏度高，<50 mK
< 熱靈敏度高，小于50mK，能夠捕捉細微的圖像細節和溫差信息。
內置千兆位以太網接口
向計算機實時傳輸16位圖像流。
鏡頭
具有電動和自動對焦功能的內置25度鏡頭。 還提供其它選配鏡頭。
FLIR A315/A615系列 技術參數
FLIR A315 | FLIR A615 | |
| 成像性能及光學參數 | ||
|---|---|---|
| 視場角(FOV)/短焦距 | 25 × 18.8 / 0.4 m | 25 x 19 / 0.25 m |
| 空間分辨率(IFOV) | 1.36 mrad | 0.68 mrad |
| 焦距 | 18 mm | 24.6 mm |
| F數 | 1.3 | 1.0 |
| 像頻 | 60 Hz | 50 Hz （100/200 Hz帶窗口） |
| 探測器參數 | ||
| 焦平面陣列(FPA)/波長范圍 | 非制冷微測輻射熱計 / 7.5–13 μm | 非制冷微測輻射熱計 / 7.5–14 μm |
| 紅外分辨率 | 320 x 240像素 | 640 x 480像素 |
| 探測器像素間距 | 25 μm | 17 μm |
| 探測器時間常數 | 一般為12 ms | 一般為8 ms |
| 測量 | ||
| 對象溫度范圍 | –20 ~ +120°C 0 ~ +350°C | -20 ~ +150°C +100 ~ +650°C +300 ~ +2000°C |
| USB | ||
| USB | 不適用 | 控制和圖像 |
| USB，標準 | 不適用 | USB 2 HS |
| USB，接口類型 | 不適用 | USB Mini-B |
| USB，通信 | 不適用 | 基于TCP/IP Socket的FLIR專有技術 |
| USB，圖像流 | 不適用 | 25 Hz下具有16位640 x 480像素 -信號線性 -溫度線性 -輻射 |
| USB，協議 | 不適用 | TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP |
| 以太網 | ||
| 以太網，圖像流 | 60 Hz下，16位，320 x 240像素 -信號線性 -溫度線性 -輻射 支持GigE Vision和GenICam | 50 Hz下，16位，640 × 480像素 100 Hz下，16位，640 x 240像素 200 Hz下，16位，640 x 120像素 -信號線性 -溫度線性 -輻射 支持GigE Vision和GenICam |
| FLIR A315——標準 | FLIR A315 f——保護型封裝 | FLIR A615——標準 | |
|---|---|---|---|
| 環境參數 | |||
| 工作溫度范圍 | –15°C ~ +50°C | –25°C ~ +50°C | –15°C ~ +50°C |
| 封裝 | IP 40 (IEC 60529) | IP 66 (IEC 60529) | IP 30 (IEC 60529) |
| 抗沖擊性 | 25 g (IEC 60068-2-29) | 5 g, 11 ms (IEC 60068-2-27) | 25 g (IEC 60068-2-29) |
| 物理參數 | |||
| 重量 | 0.7 kg | 5 kg | 0.9 kg |
| 熱像儀尺寸（長x寬x高） | 170 × 70 × 70 mm | 460 × 140 × 159 mm | 222 x 73 x 75 mm |
| 三腳架安裝 | UNC ?”-20（三面） | 不適用 | UNC ?”-20（三面） |
| 基座安裝 | 2個M4螺紋安裝孔（三面） | TBA | 2個M4螺紋安裝孔（三面） |
| 系統特征 | |||
| 自動加熱器 | 不適用 | 融化視窗上的冰塊 | 不適用 |
一般參數
| 成像性能及光學參數 | |
|---|---|
| 鏡頭識別 | 自動 |
| 熱靈敏度/NETD | < 0.05°C @ +30°C / 50 mK |
| 調焦 | 自動或手動（內置電機） |
| 測量 | |
| 準確性 | ±2°C或讀數的±2% |
| 測量分析 | |
| 大氣傳遞校正 | 自動，基于距離、大氣溫度及相對濕度的輸入值 |
| 光學器件傳輸校正 | 自動，基于內部傳感器發出的信號 |
| 發射率校正 | 0.01到1.0不等 |
| 反射表觀溫度校正 | 自動，基于反射溫度輸入值 |
| 外部光學器件/視窗校正 | 自動，基于光學器件/視窗的傳輸及溫度輸入值 |
| 測量校正 | 總體目標參數 |
| 以太網 | |
| 以太網 | 控制和圖像 |
| 以太網，標準 | IEEE 802.3 |
| 以太網，接口類型 | RJ-45 |
| 以太網，類型 | 千兆位以太網 |
| 以太網，通信 | 基于TCP/IP Socket的FLIR專有技術以及GenICam協議 |
| 以太網，協議 | TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP |
| 數字輸入/輸出 | |
| 數字輸入 | 2個光隔離輸入口，10–30 VDC |
| 數字輸出，用途 | 輸出至外部設備（經程序設置） |
| 數字輸出 | 2個光隔離輸出口，10–30 VDC，*大100 mA |
| 數字 I/O，隔離電壓 | 500 VRMS |
| 數字 I/O，供電電壓 | 12/24 VDC， 200 mA |
| 數字 I/O，連接器類型 | 可插接的6極螺絲型接線端子 |
| 數字輸入，用途 | 圖像標簽（開始、停止、一般），圖像流控制 （圖像流開/關），外部設備輸入（經程序設置） |
| 電源系統 | |
| 外部電源規格 | 12/24 VDC 功率 24 W |
| 以太網電源，連接器類型 | 可插接的2極螺絲型接線端子 |
| 電壓 | 10–30 VDC |
| 環境參數 | |
| 存放溫度范圍 | –40°C ~ +70°C |
| 濕度（工作及存放） | IEC 60068-2-30/24 h 95%相對濕度 +25°C ~ +40°C |
| EMC | ? EN 61000-6-2:2001（抗干擾） ? EN 61000-6-3:2001（抗輻射） ? FCC 47 CFR 15部分B級（抗輻射） |
| 抗振性 | 2 g (IEC 60068-2-6) |
| 物理參數 | |
| 封裝材料 | 鋁 |
| 交貨范圍 | |
| 硬質運輸箱或紙板箱、帶鏡頭的紅外熱像儀、程序CD-ROM、校驗證書、以太網傳輸線、USB數據線(FLIR A615)、主電源線、電源線（分線）、電源、入門指南（印刷版）、注意事項（印刷版）、用戶文件CD-ROM、保修延期卡或登記卡、6極螺絲型接線端子（安裝到熱像儀上） | |
