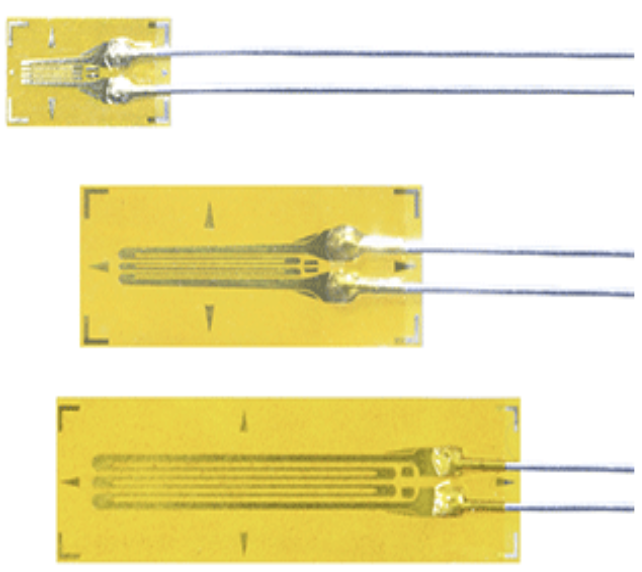

TML東京測器 CEF系列高低溫應變片
高低溫應變片CEF系列應變片采用聚酰亞胺樹脂基片，以及特殊合金敏感柵。可以在-269°C ～+200°C的環境下使用該系列僅適用于片長為1、3和6mm的單軸配置。
被測物材料 |
金屬、陶瓷 |
基片 |
聚酰亞胺 |
|---|---|---|---|
使用溫度范圍 (°C) |
-269 ~ +200°C |
敏感柵 |
特殊合金箔 |
溫度補償范圍 (°C) |
-196 ~ +80°C |
應變極限 （室溫） |
1% （10000×10-6應變） |
主要適用粘合膠 |
C-1、EA-2A、CN |
疲勞壽命 （室溫） |
1×106 （±1500×10-6應變） |
高低溫使用
樣式 |
型號 |
敏感柵長 (mm) |
敏感柵寬 (mm) |
基片長度 (mm) |
基片寬度 (mm) |
電阻 (Ω) |
|---|---|---|---|---|---|---|
|
單軸 （G.F.約2.1）  CEFLA-1-11 |
CEFLA-1-11 CEFLA-1-17 CEFLA-1-23 | 1 | 0.5 | 4 | 2.2 | 120 |
|
CEFLA-3-11 CEFLA-3-17 CEFLA-3-23 | 3 | 0.6 | 6.9 | 2.8 | 120 | |
|
CEFLA-6-11 CEFLA-6-17 CEFLA-6-23 | 6 | 1.0 | 10.6 | 3.1 | 120 |
推薦使用帶專用導線的CEF系列應變片（定制）
導線 |
使用溫度范圍 |
應變片（含導線）型號示例 |
導線顏色 |
|---|---|---|---|
3線絞合 FEP屏蔽線 |
-269 ~ +200°C |
CEFLA-1-11-6FA3LT-F CEFLA-1-11-6FB3LT-F |
紅綠藍 （7芯0.18mm直徑） |
紅綠藍 （單芯0.2mm直徑） | |||
3線絞合 PTFE屏蔽線 |
-269 ~ +260°C |
CEFLA-1-11-4FA3LT-F CEFLA-1-11-4FB3LT-F |
紅黑白 （7芯0.16mm直徑） |
紅黑白 （單芯0.2mm直徑） |
