一、引言：建筑外墻檢測的技術痛點與紅外熱成像的優勢
建筑外墻空鼓、滲漏及節能性能缺陷是行業長期存在的**隱患與能耗問題。傳統檢測手段（如敲擊法、目測法）依賴人工經驗，效率低且誤差率高。紅外熱成像技術通過非接觸式溫度場分析，可精準識別墻體內部缺陷，檢測速度提升70%以上，數據準確度達90%（參考文獻：美國材料與試驗協會ASTM C1153標準）。
二、紅外熱成像技術原理與設備選型
熱傳導差異性分析

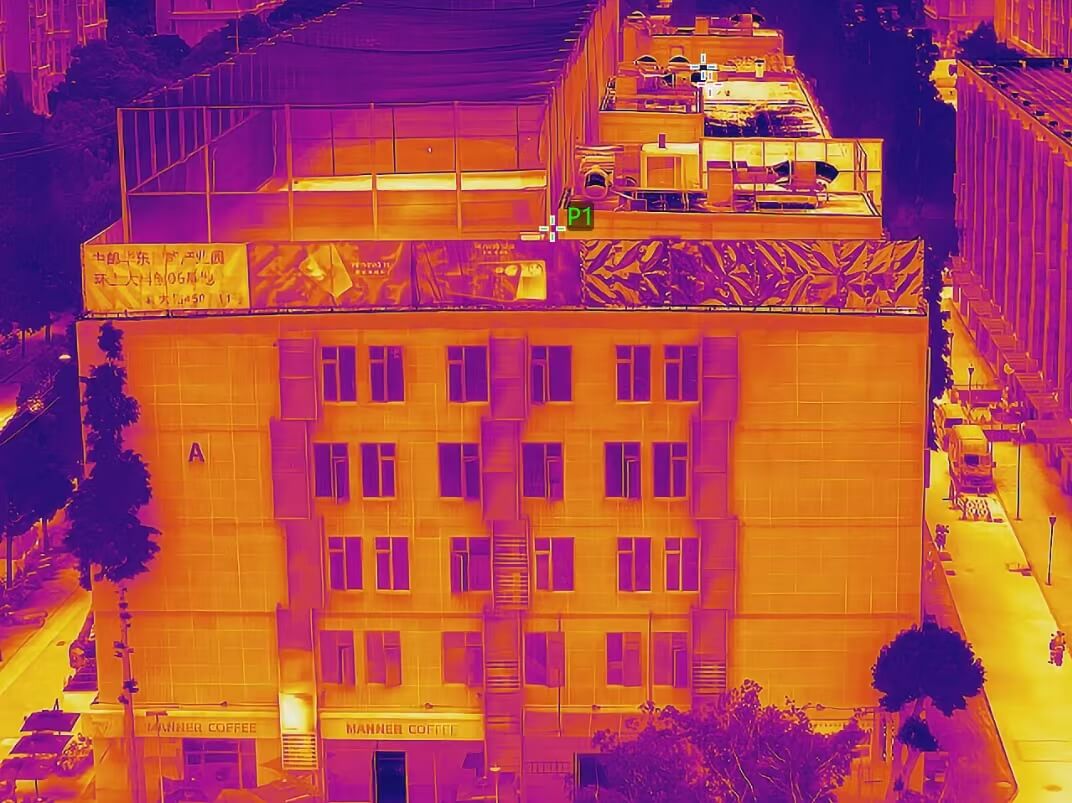

建筑材料的導熱系數差異（如混凝土2.5W/m·K vs. 空氣0.024W/m·K）導致空鼓區域溫度梯度顯著。紅外熱像儀通過捕捉0.7-14μm波段熱輻射，生成高分辨率偽彩圖譜（圖1）。設備技術參數要求
熱靈敏度（NETD）≤50mK
空間分辨率≥1mrad
溫度測量范圍-20℃~+150℃
以?？滴⒂埃?span lang="EN-US">HIKMICRO）某款工業級熱像儀為例，其搭載640×512氧化釩非制冷探測器，支持溫差自動報警功能，技術文檔顯示在10米距離下可識別3mm級空鼓裂縫（產品技術白皮書）。
三、標準化檢測流程與數據解讀
前期準備階段
環境條件：環境溫差需≥5℃（建議清晨或日落后檢測）
設備校準：根據GB/T 19870標準進行黑體輻射源校準
現場操作規范
缺陷判定標準

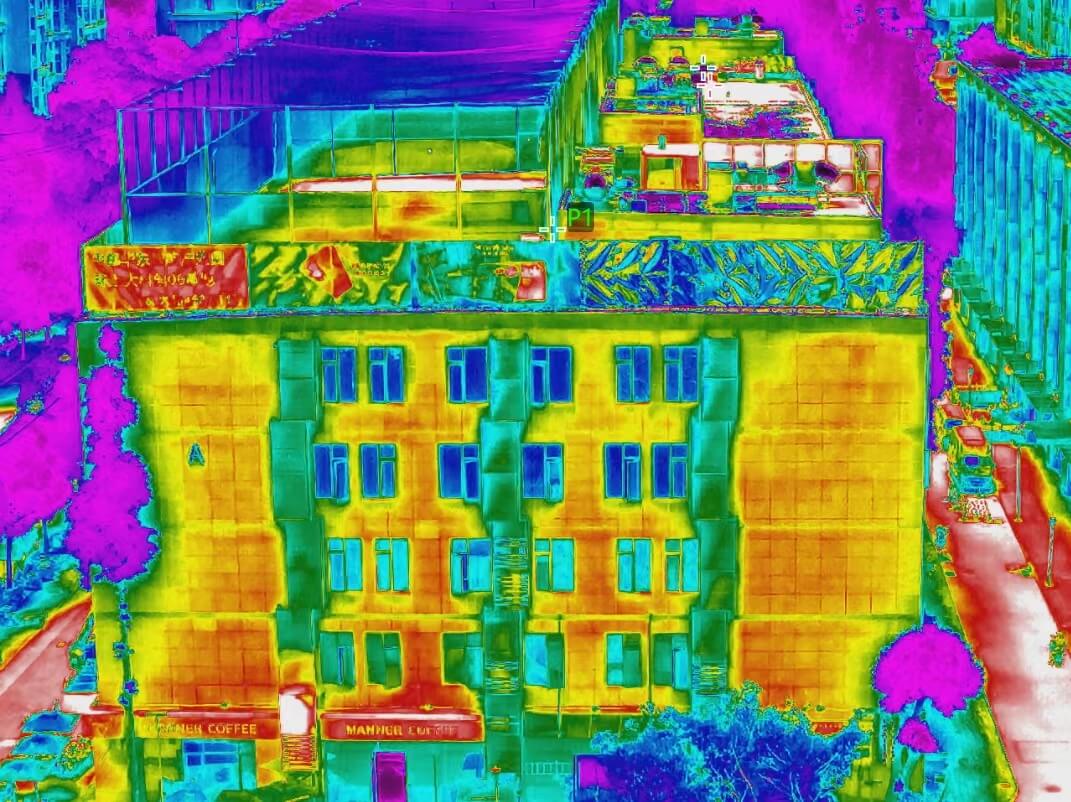

空鼓：溫差≥2℃且呈不規則斑塊（圖2）
滲漏：高溫區邊緣伴毛細水跡（符合JC/T 2114-2023規范）
保溫缺陷：熱橋區域溫度偏差＞15%（參考歐盟EN 13187標準）
檢測面積：12,000㎡
設備配置：HIKMICRO HM-TP96-25PCK/W手持式熱像儀（測溫精度±1℃）
結果分析：發現37處空鼓，*大面積2.8㎡（圖3），經鉆孔驗證準確率91%
問題背景：雨季墻面返潮，常規檢測未發現滲漏點
紅外檢測：鎖定3處暗藏管道接頭滲水（溫差4.2℃）
修復方案：局部注漿+防水涂層（成本降低60%）
建筑表面溫度場三維重建（圖4）
熱流密度計算：Q=U×ΔT×A（U為傳熱系數）
節能改造效益評估：某辦公樓改造后年節能量達32萬kWh（數據來源：國際能源署建筑能效報告）
技術融合方向
AI圖像識別：自動標注缺陷區域（準確率提升至95%）
無人機搭載巡檢：單日檢測量突破50,000㎡
行業標準完善需求
建議制定《建筑紅外檢測現場操作規范》，明確以下內容：不同材料的發射率修正表
濕熱地區檢測時段選擇原則
步驟 | 操作要點 | 技術目標 |
1 | 區域網格化劃分（≤5m×5m） | 減少邊緣畸變 |
2 | 熱像儀垂直距離1-10m | 確?？臻g分辨率達標 |
3 | 多角度拍攝（俯仰角≤30°） | 排除陽光反射干擾 |
四、典型工程案例與數據分析
案例1：某高層住宅外墻空鼓檢測
案例2：商業綜合體滲漏水診斷
五、技術拓展：建筑節能評估與碳排放測算
通過紅外熱成像與BIM模型聯動，可量化分析建筑圍護結構熱損失：
六、行業發展趨勢與標準化建議
結語
紅外熱成像技術正推動建筑檢測從"經驗判斷"向"數據驅動"轉型。隨著國產設備如?？滴⒂埃?span lang="EN-US">HIKMICRO），NEC AVIO紅外熱像儀，在探測器靈敏度、軟件算法等領域的突破，該技術在城市更新、既有建筑改造中的應用將更加普及。
